事件标志基类更多...

#include <Flg.hxx>

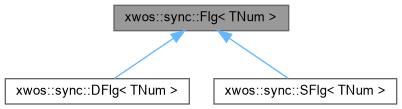

类 xwos::sync::Flg< TNum > 继承关系图:

[图例]

xwos::sync::Flg< TNum > 的协作图:

Public 类型
enum	Trigger : xwu32_t { FlgSetAll = XWOS_FLG_TRIGGER_SET_ALL , FlgSetAny = XWOS_FLG_TRIGGER_SET_ANY , FlgClearAll = XWOS_FLG_TRIGGER_CLR_ALL , FlgClearAny = XWOS_FLG_TRIGGER_CLR_ANY , FlgToggleAll = XWOS_FLG_TRIGGER_TGL_ALL , FlgToggleAny = XWOS_FLG_TRIGGER_TGL_ANY }
	触发条件枚举更多...

enum	WaitMode : xwu32_t { FlgWait = 0 , FlgWaitTimed , FlgWaitUninterruptable , FlgTryWait }
	等待模式枚举更多...

Public 成员函数
xwsz_t	num ()
	获取事件的最大数量

void	read (xwos::Bmp< TNum > *out)
	读取事件标志位图的值

xwer_t	set (xwos::Bmp< TNum > *msk)
	同时设置多个事件标志位

xwer_t	set (xwos::Bmp< TNum > &msk)

xwer_t	set (unsigned long pos)

xwer_t	set (long pos)

xwer_t	clear (xwos::Bmp< TNum > *msk)
	同时清除多个事件标志位

xwer_t	clear (xwos::Bmp< TNum > &msk)

xwer_t	clear (unsigned long pos)

xwer_t	clear (long pos)

xwer_t	toggle (xwos::Bmp< TNum > *msk)
	同时翻转多个事件标志位

xwer_t	toggle (xwos::Bmp< TNum > &msk)

xwer_t	toggle (unsigned long pos)

xwer_t	toggle (long pos)

xwer_t	wait (enum Trigger trigger, bool consumption, xwos::Bmp< TNum > origin, xwos::Bmp< TNum > msk, enum WaitMode mode=WaitMode::FlgWait, xwtm_t to=((xwtm_t)((~(xwu64_t) 0) > > 1)))
	等待事件标志

template<xwsz_t TSelNum>
xwer_t	bind (Sel< TSelNum > *sel, long pos)
	绑定事件标志对象到信号选择器

template<xwsz_t TSelNum>
xwer_t	bind (Sel< TSelNum > &sel, long pos)

template<xwsz_t TSelNum>
xwer_t	unbind (Sel< TSelNum > *sel)
	从信号选择器上解绑事件标志对象

template<xwsz_t TSelNum>
xwer_t	unbind (Sel< TSelNum > &sel)

struct xwos_flg *	getXwosObj ()
	获取XWOS对象指针

Protected 成员函数
	Flg ()

	~Flg ()

Protected 属性
struct xwos_flg *	mFlgPtr

详细描述

template<xwsz_t TNum>
class xwos::sync::Flg< TNum >

事件标志基类

在文件 Flg.hxx 第 61 行定义.

成员枚举类型说明

◆ Trigger

template<xwsz_t TNum>

enum xwos::sync::Flg::Trigger : xwu32_t

触发条件枚举

枚举值
FlgSetAll	掩码中所有位同时为1
FlgSetAny	掩码中的任意位为1
FlgClearAll	掩码中的所有位同时为0
FlgClearAny	掩码中的任意位为0
FlgToggleAll	掩码中所有位翻转
FlgToggleAny	掩码中任意位翻转

在文件 Flg.hxx 第 67 行定义.

                : xwu32_t {
        FlgSetAll = XWOS_FLG_TRIGGER_SET_ALL,
        FlgSetAny = XWOS_FLG_TRIGGER_SET_ANY,
        FlgClearAll = XWOS_FLG_TRIGGER_CLR_ALL,
        FlgClearAny = XWOS_FLG_TRIGGER_CLR_ANY,
        FlgToggleAll = XWOS_FLG_TRIGGER_TGL_ALL,
        FlgToggleAny = XWOS_FLG_TRIGGER_TGL_ANY,
    };

◆ WaitMode

template<xwsz_t TNum>

enum xwos::sync::Flg::WaitMode : xwu32_t

等待模式枚举

枚举值
FlgWait	等待模式
FlgWaitTimed	定时等待模式
FlgWaitUninterruptable	不可中断等待模式
FlgTryWait	尝试模式（只测试不等待）

在文件 Flg.hxx 第 79 行定义.

                  : xwu32_t {
        FlgWait = 0,
        FlgWaitTimed,
        FlgWaitUninterruptable,
        FlgTryWait,
    };

构造及析构函数说明

◆ Flg()

template<xwsz_t TNum>

xwos::sync::Flg< TNum >::Flg ( )

inlineprotected

在文件 Flg.hxx 第 89 行定义.

89: mFlgPtr(nullptr) {}

xwos::sync::Flg::mFlgPtr

struct xwos_flg * mFlgPtr

Definition Flg.hxx:87

◆ ~Flg()

template<xwsz_t TNum>

xwos::sync::Flg< TNum >::~Flg ( )

inlineprotected

在文件 Flg.hxx 第 90 行定义.

90{ mFlgPtr = nullptr; }

成员函数说明

◆ num()

template<xwsz_t TNum>

xwsz_t xwos::sync::Flg< TNum >::num ( )

inline

获取事件的最大数量

在文件 Flg.hxx 第 96 行定义.

96{ return TNum; }

◆ read()

template<xwsz_t TNum>

void xwos::sync::Flg< TNum >::read ( xwos::Bmp< TNum > * out )

inline

读取事件标志位图的值

参数

[out] out 指向缓冲区的指针，通过此缓冲区返回事件标志对象位图的值

注解

上下文：任意

在文件 Flg.hxx 第 104 行定义.

104{ xwos_flg_read(mFlgPtr, out->mData); }

xwos::Bmp::mData

xwbmp_t mData[(((TNum)+(8U *sizeof(xwbmp_t)) - 1U)/(8U *sizeof(xwbmp_t)))]

Definition Bmp.hxx:112

xwos_flg_read

static xwer_t xwos_flg_read(struct xwos_flg *flg, xwbmp_t out[])

XWOS API：读取事件标志位图的值

Definition flg.h:491

函数调用图:

◆ set() [1/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::set ( xwos::Bmp< TNum > * msk )

inline

同时设置多个事件标志位

参数

[in] msk 事件掩码

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	无效的指针或空指针

注解

上下文：任意

此C++API会将事件标志位图中，被掩码 msk 覆盖的位全部设置为 1 ，然后广播所有正在等待的线程。
线程唤醒后通过比对位图状态，确定事件是否已经满足触发条件，若满足触发条件，就退出等待；若未满足触发条件，重新进入阻塞等待状态。

在文件 Flg.hxx 第 120 行定义.

120{ return xwos_flg_s1m(mFlgPtr, msk->mData); }

xwos_flg_s1m

static xwer_t xwos_flg_s1m(struct xwos_flg *flg, xwbmp_t msk[])

XWOS API：同时设置多个事件标志位

Definition flg.h:362

函数调用图:

◆ set() [2/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::set ( xwos::Bmp< TNum > & msk )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 124 行定义.

124{ return xwos_flg_s1m(mFlgPtr, msk.mData); }

函数调用图:

◆ set() [3/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::set ( unsigned long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 128 行定义.

128{ return xwos_flg_s1i(mFlgPtr, pos); }

xwos_flg_s1i

static xwer_t xwos_flg_s1i(struct xwos_flg *flg, xwsq_t pos)

XWOS API：设置单个事件标志位

Definition flg.h:385

函数调用图:

◆ set() [4/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::set ( long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 132 行定义.

132{ return xwos_flg_s1i(mFlgPtr, (xwsq_t)pos); }

xwsq_t

unsigned long xwsq_t

Definition type.h:445

函数调用图:

◆ clear() [1/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::clear ( xwos::Bmp< TNum > * msk )

inline

同时清除多个事件标志位

参数

[in] msk 事件的位图掩码

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	无效的指针或空指针

注解

上下文：任意

此CAPI会将事件标志位图中，被掩码 msk 覆盖的位全部清 0 ，然后广播所有正在等待的线程。
线程唤醒后通过比对位图状态，确定事件是否已经满足触发条件，若满足触发条件，就退出等待；若未满足触发条件，重新进入阻塞等待状态。

在文件 Flg.hxx 第 148 行定义.

148{ return xwos_flg_c0m(mFlgPtr, msk->mData); }

xwos_flg_c0m

static xwer_t xwos_flg_c0m(struct xwos_flg *flg, xwbmp_t msk[])

XWOS API：同时清除多个事件标志位

Definition flg.h:407

函数调用图:

◆ clear() [2/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::clear ( xwos::Bmp< TNum > & msk )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 152 行定义.

152{ return xwos_flg_c0m(mFlgPtr, msk.mData); }

函数调用图:

◆ clear() [3/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::clear ( unsigned long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 156 行定义.

156{ return xwos_flg_c0i(mFlgPtr, (xwsq_t)pos); }

xwos_flg_c0i

static xwer_t xwos_flg_c0i(struct xwos_flg *flg, xwsq_t pos)

XWOS API：清除单个事件标志位

Definition flg.h:430

函数调用图:

◆ clear() [4/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::clear ( long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 160 行定义.

160{ return xwos_flg_c0i(mFlgPtr, (xwsq_t)pos); }

函数调用图:

◆ toggle() [1/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::toggle ( xwos::Bmp< TNum > * msk )

inline

同时翻转多个事件标志位

参数

[in] msk 事件的位图掩码

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	无效的指针或空指针

注解

上下文：任意

此CAPI会将事件标志位图中，被掩码 msk 覆盖的位全部翻转，然后广播所有正在等待的线程。
线程唤醒后通过比对位图状态，确定事件是否已经满足触发条件，若满足触发条件，就退出等待；若未满足触发条件，重新进入阻塞等待状态。

在文件 Flg.hxx 第 177 行定义.

177{ return xwos_flg_x1m(mFlgPtr, msk->mData); }

xwos_flg_x1m

static xwer_t xwos_flg_x1m(struct xwos_flg *flg, xwbmp_t msk[])

XWOS API：同时翻转多个事件标志位

Definition flg.h:452

函数调用图:

◆ toggle() [2/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::toggle ( xwos::Bmp< TNum > & msk )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 181 行定义.

181{ return xwos_flg_x1m(mFlgPtr, msk.mData); }

函数调用图:

◆ toggle() [3/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::toggle ( unsigned long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 185 行定义.

185{ return xwos_flg_x1i(mFlgPtr, (xwsq_t)pos); }

xwos_flg_x1i

static xwer_t xwos_flg_x1i(struct xwos_flg *flg, xwsq_t pos)

XWOS API：翻转单个事件标志位

Definition flg.h:475

函数调用图:

◆ toggle() [4/4]

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::toggle ( long pos )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 189 行定义.

189{ return xwos_flg_x1i(mFlgPtr, (xwsq_t)pos); }

函数调用图:

◆ wait()

template<xwsz_t TNum>

xwer_t xwos::sync::Flg< TNum >::wait	(	enum Trigger	trigger,
		bool	consumption,
		xwos::Bmp< TNum > *	origin,
		xwos::Bmp< TNum > *	msk,
		enum WaitMode	mode = `WaitMode::FlgWait`,
		xwtm_t	to = `((xwtm_t)((~(xwu64_t)0) >> 1))`
	)

inline

等待事件标志

参数

[in]	trigger	事件触发条件，取值：电平触发 Trigger::FlgSetAll : 掩码中的所有位同时为1 Trigger::FlgSetAny : 掩码中的任意位为1 Trigger::FlgClearAll : 掩码中的所有位同时为0 Trigger::FlgClearAny : 掩码中的任意位为0 边沿触发 Trigger::FlgToggleAll : 掩码中的所有位同时发生翻转 Trigger::FlgToggleAny : 掩码中的任意位发生翻转
[in]	consumption	事件触发后是否清除事件：当 `trigger` 为电平触发时， `true` 表示清除事件标志 `false` 表示保留事件标志当 `trigger` 为边沿触发时，此参数没有意义
[in,out]	origin	指向缓冲区的指针：当 `trigger` 为电平触发时 (O) 返回事件触发之前的位图状态当 `trigger` 为边沿触发时 (I) 输入时，作为评估事件位图是否发生变化的初始状态 (O) 输出时，返回触发后的事件标志位图状态（可作为下一次调用的初始值）
[in]	msk	事件的位图掩码，表示只关注掩码部分的事件
[in]	mode	等待模式，取值 Flg::WaitMode ： Flg::WaitMode::FlgWait Flg::WaitMode::FlgWaitTimed Flg::WaitMode::FlgWaitUninterruptable Flg::WaitMode::FlgTryWait
[in]	to	期望唤醒的时间点，仅当 `mode == Flg::WaitMode::FlgWaitTimed` 时有效。

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	空指针
-ETIMEDOUT	超时
-EINTR	等待被中断
-ENOTTHDCTX	不在线程上下文中

注解

上下文：
- mode == Flg::WaitMode::FlgTryWait : 任意
- mode != Flg::WaitMode::FlgTryWait : 线程

等待分为下列几种模式：
- Flg::WaitMode::FlgWait: 调用线程会阻塞等待。
- Flg::WaitMode::FlgWaitTimed 定时等待模式， to 表示等待超时的时间点：
  - to 通常是未来时间点，即 当前系统时间 + delta ，可以使用 xwtm_ft(delta) 表示；
  - 如果 to 是过去的时间点，将直接返回 -ETIMEDOUT 。
- Flg::WaitMode::FlgWaitUninterruptable 不可中断等待模式。
- Flg::WaitMode::FlgTryWait 尝试模式（只测试不等待）。

在文件 Flg.hxx 第 241 行定义.

                                                                            {
        xwer_t rc;
        switch (mode) {
            case WaitMode::FlgWait:
                rc = xwos_flg_wait(mFlgPtr, (enum xwos_flg_trigger_em)trigger,
                                   consumption, origin->mData, msk->mData);
                break;
            case WaitMode::FlgWaitTimed:
                rc = xwos_flg_wait_to(mFlgPtr, (enum xwos_flg_trigger_em)trigger,
                                      consumption, origin->mData, msk->mData, to);
                break;
            case WaitMode::FlgWaitUninterruptable:
                rc = xwos_flg_wait_unintr(mFlgPtr, (enum xwos_flg_trigger_em)trigger,
                                          consumption, origin->mData, msk->mData);
                break;
            case WaitMode::FlgTryWait:
                rc = xwos_flg_trywait(mFlgPtr, (enum xwos_flg_trigger_em)trigger,
                                      consumption, origin->mData, msk->mData);
                break;
            default:
                rc = xwos_flg_wait(mFlgPtr, (enum xwos_flg_trigger_em)trigger,
                                   consumption, origin->mData, msk->mData);
                break;
        }
        return rc;
    }

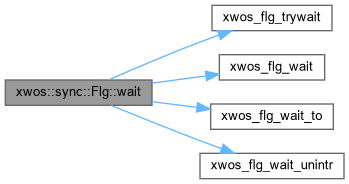

函数调用图:

◆ bind() [1/2]

template<xwsz_t TNum>

template<xwsz_t TSelNum>

xwer_t xwos::sync::Flg< TNum >::bind	(	Sel< TSelNum > *	sel,
		long	pos
	)

inline

绑定事件标志对象到信号选择器

参数

[in]	sel	信号选择器的指针
[in]	pos	事件标志对象映射到信号选择器位图中的位置

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	无效的指针或空指针
-ECHRNG	位置超出范围
-EALREADY	同步对象已经绑定到事件对象
-EBUSY	通道已经被其他同步对象独占

注解

上下文：任意
绑定方式：非独占绑定

在文件 Flg.hxx 第 285 行定义.

                                              {
        return xwos_flg_bind(mFlgPtr, sel->getXwosObj(), (xwsq_t)pos);
    }

函数调用图:

◆ bind() [2/2]

template<xwsz_t TNum>

template<xwsz_t TSelNum>

xwer_t xwos::sync::Flg< TNum >::bind	(	Sel< TSelNum > &	sel,
		long	pos
	)

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 292 行定义.

                                              {
        return xwos_flg_bind(mFlgPtr, sel.getXwosObj(), (xwsq_t)pos);
    }

函数调用图:

◆ unbind() [1/2]

template<xwsz_t TNum>

template<xwsz_t TSelNum>

xwer_t xwos::sync::Flg< TNum >::unbind ( Sel< TSelNum > * sel )

inline

从信号选择器上解绑事件标志对象

参数

[in] sel 信号选择器的引用

返回: 错误码

返回值

XWOK	没有错误
-EFAULT	空指针
-ENOTCONN	同步对象没有绑定到事件对象上

注解

上下文：任意

在文件 Flg.hxx 第 307 行定义.

                                      {
        return xwos_flg_unbind(mFlgPtr, sel->getXwosObj());
    }

函数调用图:

◆ unbind() [2/2]

template<xwsz_t TNum>

template<xwsz_t TSelNum>

xwer_t xwos::sync::Flg< TNum >::unbind ( Sel< TSelNum > & sel )

inline

这是为便于使用而提供的一个重载成员函数.与上面的函数相比，它接受不同类型的参数.

在文件 Flg.hxx 第 314 行定义.

                                      {
        return xwos_flg_unbind(mFlgPtr, sel.getXwosObj());
    }

函数调用图:

◆ getXwosObj()

template<xwsz_t TNum>

struct xwos_flg * xwos::sync::Flg< TNum >::getXwosObj ( )

inline

获取XWOS对象指针

在文件 Flg.hxx 第 321 行定义.

321{ return mFlgPtr; }

结构体成员变量说明

◆ mFlgPtr

template<xwsz_t TNum>

struct xwos_flg* xwos::sync::Flg< TNum >::mFlgPtr

protected

在文件 Flg.hxx 第 87 行定义.

该类的文档由以下文件生成:

xwos/cxx/sync/Flg.hxx

Public 类型

Public 成员函数

Protected 成员函数

Protected 属性

详细描述

成员枚举类型说明

◆ Trigger

◆ WaitMode

构造及析构函数说明

◆ Flg()

◆ ~Flg()

成员函数说明

◆ num()

◆ read()

◆ set() [1/4]

◆ set() [2/4]

◆ set() [3/4]

◆ set() [4/4]

◆ clear() [1/4]

◆ clear() [2/4]

◆ clear() [3/4]

◆ clear() [4/4]

◆ toggle() [1/4]

◆ toggle() [2/4]

◆ toggle() [3/4]

◆ toggle() [4/4]

◆ wait()

◆ bind() [1/2]

◆ bind() [2/2]

◆ unbind() [1/2]

◆ unbind() [2/2]

◆ getXwosObj()

结构体成员变量说明

◆ mFlgPtr
