STM32

示例工程

XWOS提供了比较多的STM32示例工程：

• 微行电子
  • WeActMiniStm32H750XWOS：微行电子MiniStm32H750开发板
• 正点原子
  • AtkM100zStm32H750XWOS：正点原子M100Z-Stm32H750VBT6开发板
  • AtkApolloH743XWOS：正点原子阿波罗STM32H743开发板
  • ATKSTM32F103ZXWOS：正点原子F103核心板
  • ATKSTM32F407ZXWOS：正点原子F407核心板
• 野火
  • EmbedFireStm32H743XWOS：野火STM32H743-Pro开发板
• 反客
  • FK429M1XWOS：反客STM32F429-M1开发板
• 常见最小系统
  • STM32F072C8XWOS：STM32F072C8最小系统
  • STM32F103C8XWOS：STM32F103C8最小系统

开发环境

XWOS的工具链

参考 XWTC安装指南

Rust开发环境

STM32支持使用Rust语言开发，参考 Rust开发环境指南 。

STM32CubeMX

STM32工程的 .ioc 文件需要使用 STM32CubeMX 打开并配置。

• URL：STM32CubeMX

Vscode

需要安装 4.1 及以上版本的 XWTC ，其中包含的 Stlink-GdbServer 以及 Stm32CubeProgrammer 是在 Vscode 中调试代码的必备工具。

安装

• 安装 vscode
• 安装插件:
  • Cortex-Debug
  • C/C++
  • C/C++ Extension Pack
  • Chinese (Simplified) (简体中文) Language Pack for Visual Studio Code

打开工程

XWOS提供的STM32示例代码均包括vscode配置，下载源码后只需在vscode打开工程根目录即可。

与工程配置相关的文件：

• .vscode: 工程级vscode的配置
  • launch.json: 调试配置
  • tasks.json: 编译配置
• .clang-format: 代码风格配置
• Debugger/STM32xxx.svd: 外设寄存器信息，用于调试时查看外设寄存器的值

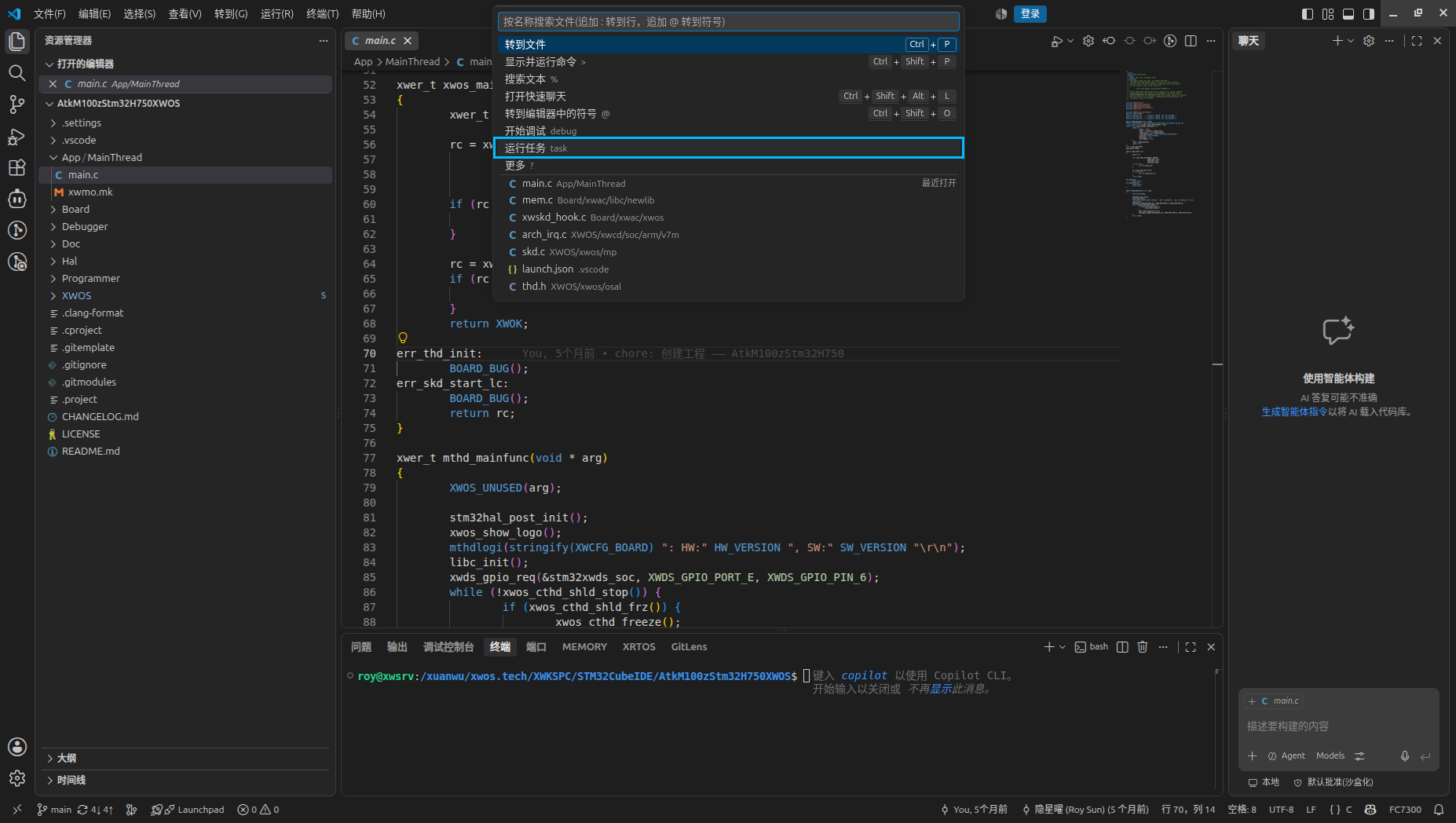

编译/清理

• 编译：点击 快速访问 –> 运行任务 –> build
• 清理：点击 快速访问 –> 运行任务 –> clean

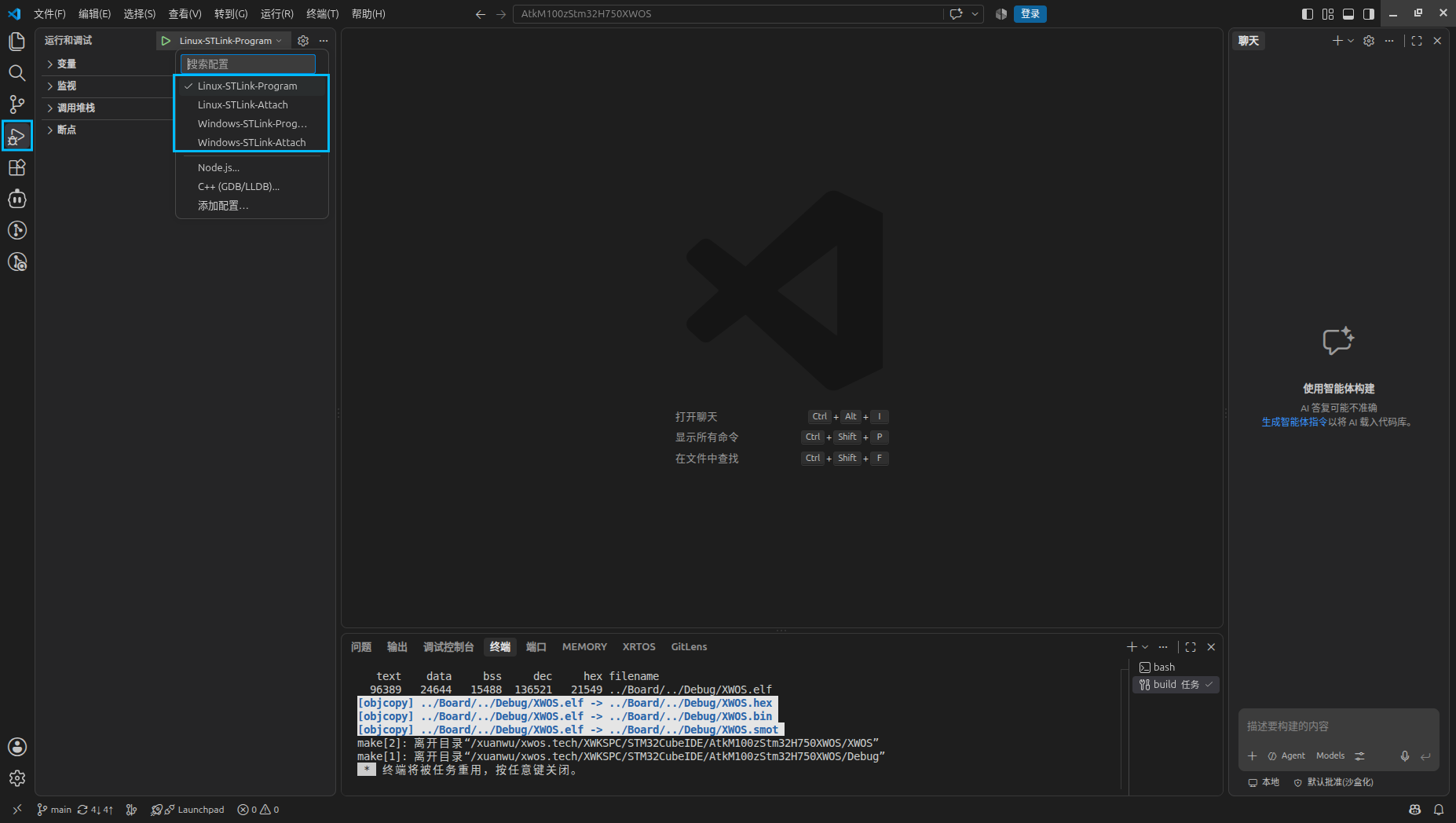

启动调试

切换到 运行与调试 ，选择一项点击绿色箭头开始调试

• Linux-STLink-Attach
  • PC操作系统： Linux
  • 调试器： STLink
  • 执行操作：Attach到MCU，不进行复位
• Linux-STLink-Program
  • PC操作系统： Linux
  • 调试器： STLink
  • 执行操作：复位、下载、调试
• Windows-STLink-Attach
  • PC操作系统： Windows
  • 调试器： STLink
  • 执行操作：Attach到MCU，不进行复位
• Windows-STLink-Program
  • PC操作系统： Windows
  • 调试器： STLink
  • 执行操作：复位、下载、调试

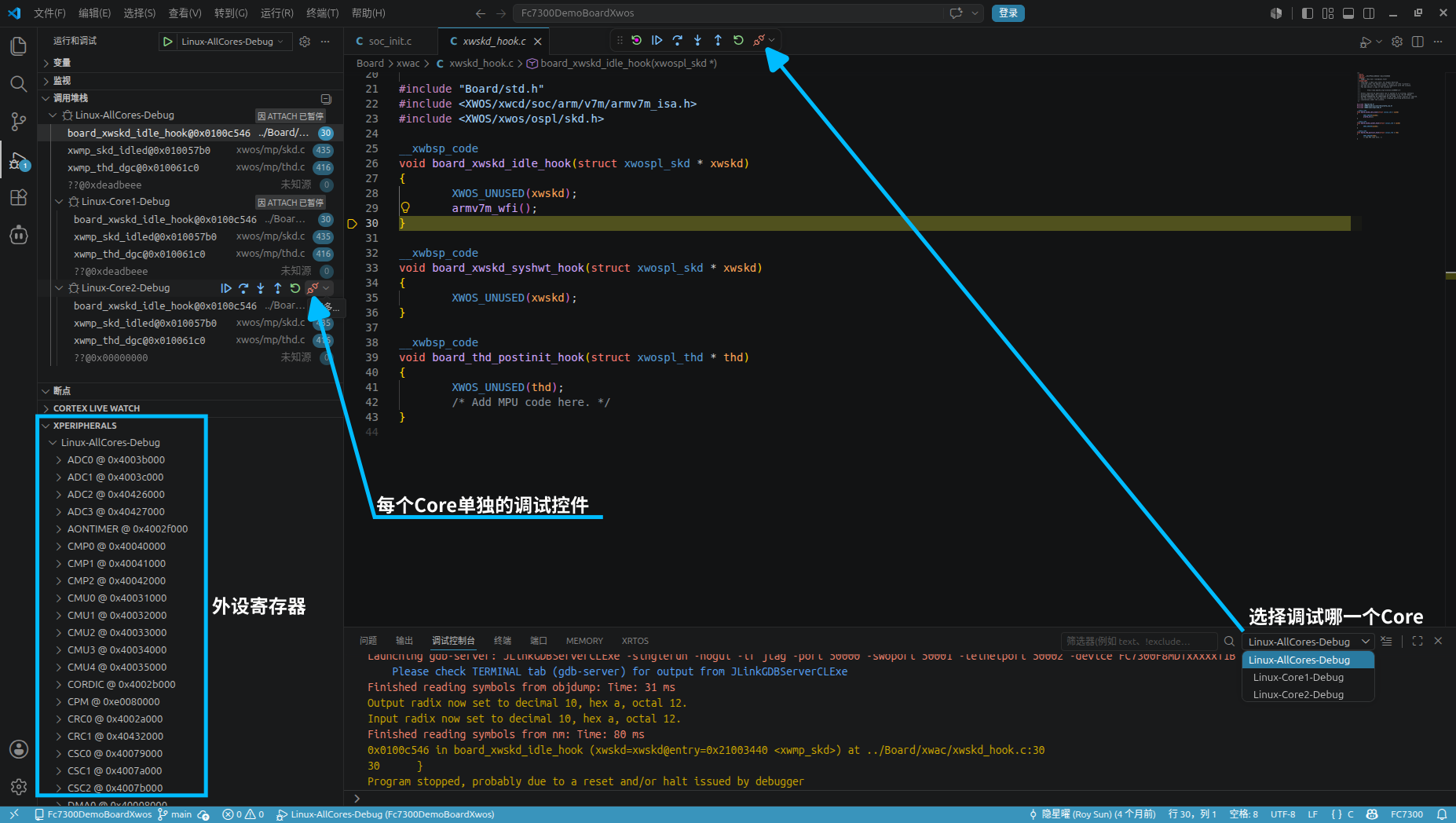

调试控制台

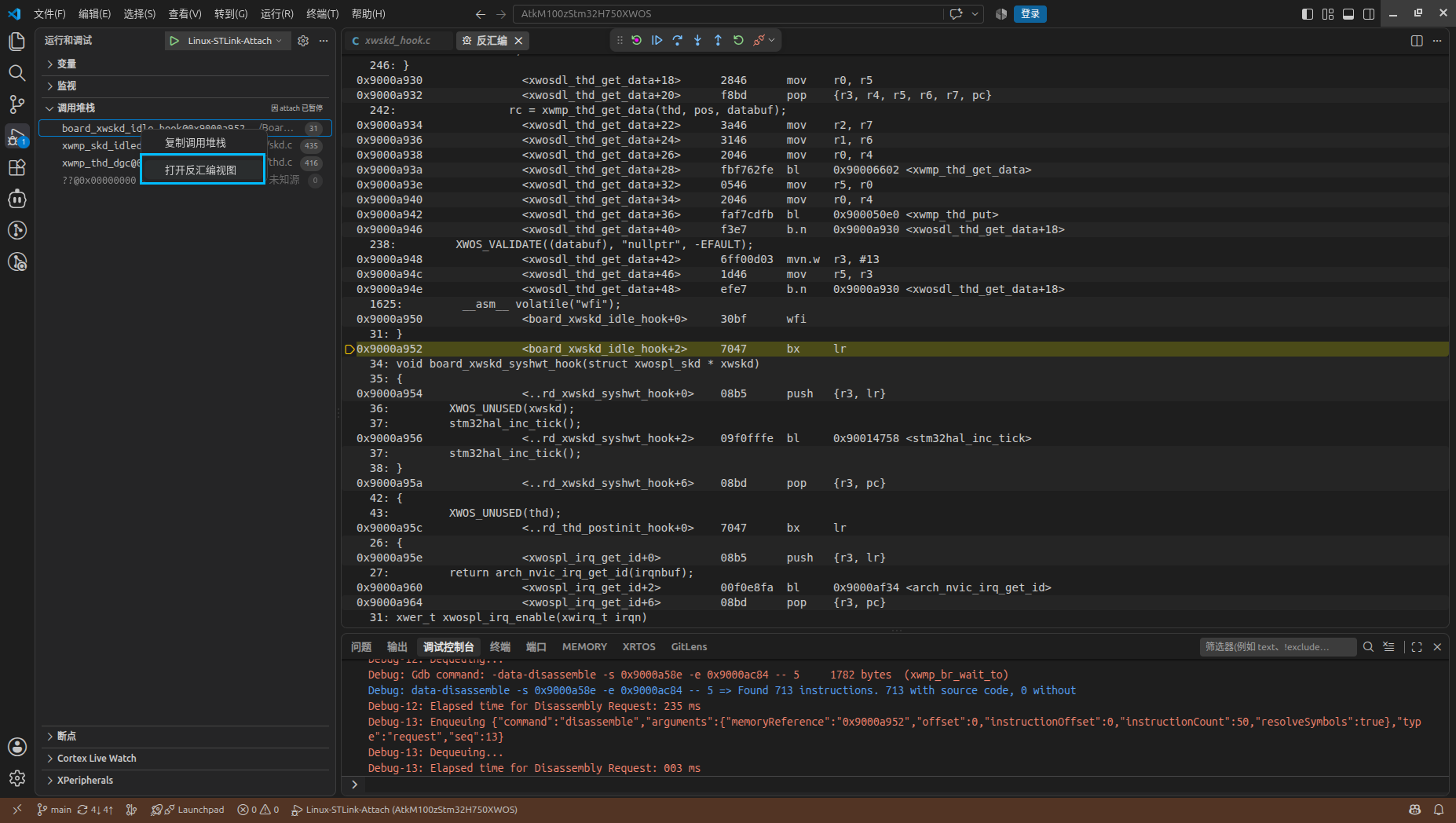

指令级单步调试

在 调用堆栈 中右键点击函数名，选择 打开反汇编视图 。 在 反汇编视图 内的单步调试即为 指令级单步调试 。

Eclipse STM32CubeIDE

对于比较新的电脑与操作系统，问题比较多，不推荐使用。

安装

• URL： STM32CubeIDE
• Ubuntu中需要安装JRE： sudo apt install openjdk-11-jdk
• Windows 11中也需要安装JRE8

STM32CubeID的Rust插件

注意不要选择最新版本的插件：

• 菜单： "Help" -> "Install New Software..." -> "Add..."
• 仓库： http://mirrors.ustc.edu.cn/eclipse/corrosion/releases/1.2.3/
• 插件： Corrosion: Rust edition in Eclipse IDE

导入工程

XWOS提供的STM32示例代码均包括STM32CubeIDE配置。 下载源码后需将源码放在STM32CubeIDE的工作目录内（即STM32CubeIDE启动时指定的目录）。

通过菜单 File –> Import… –> General –> Projects from Folder or Archive 浏览到根目录导入。

与工程配置相关的文件：

• .project: Eclipse工程文件
• .cproject: EclipseCDT工程文件
• .settings: Eclipse工程设置
• Debugger: 调试配置

编译

有两种方法可以编译，两种方法结果产生一样：

• 打开终端，并将当前路径切换到工程的 Board 目录，执行 make 命令。
• 在IDE中点击 编译 按钮。

已知问题

• 平台：Windows 11
• 问题现象：STM32CubeIDE中编译时，提示错误 make (e=3): 系统找不到指定的路径。
• 问题原因：STM32CubeIDE自带的 make 命令版本不兼容。

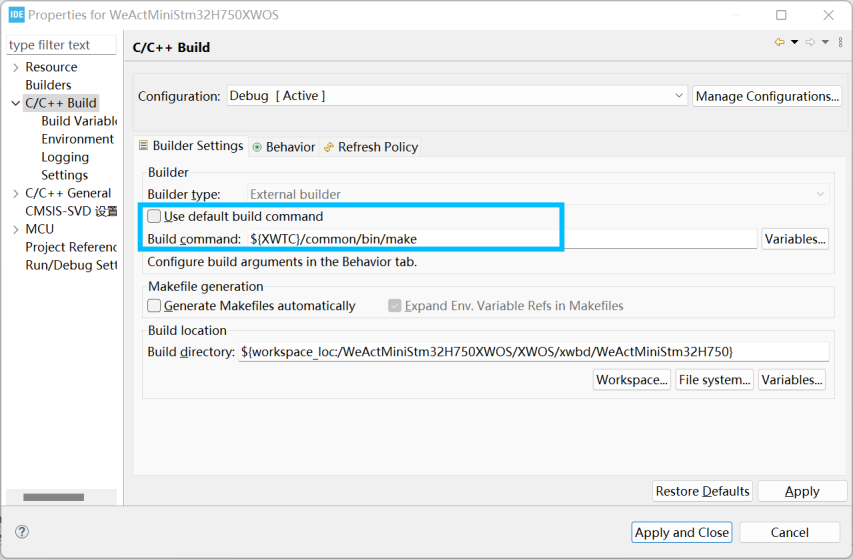

• 解决方法：使用 XWTC 中提供的 make 命令，设置方法如下：

调试

• 菜单 Run –> Debug Configurations…
  • STLink-Attach.launch ： 使用 STLink 不复位调试
  • STLink-Program.launch ： 使用 STLink 复位、下载、调试

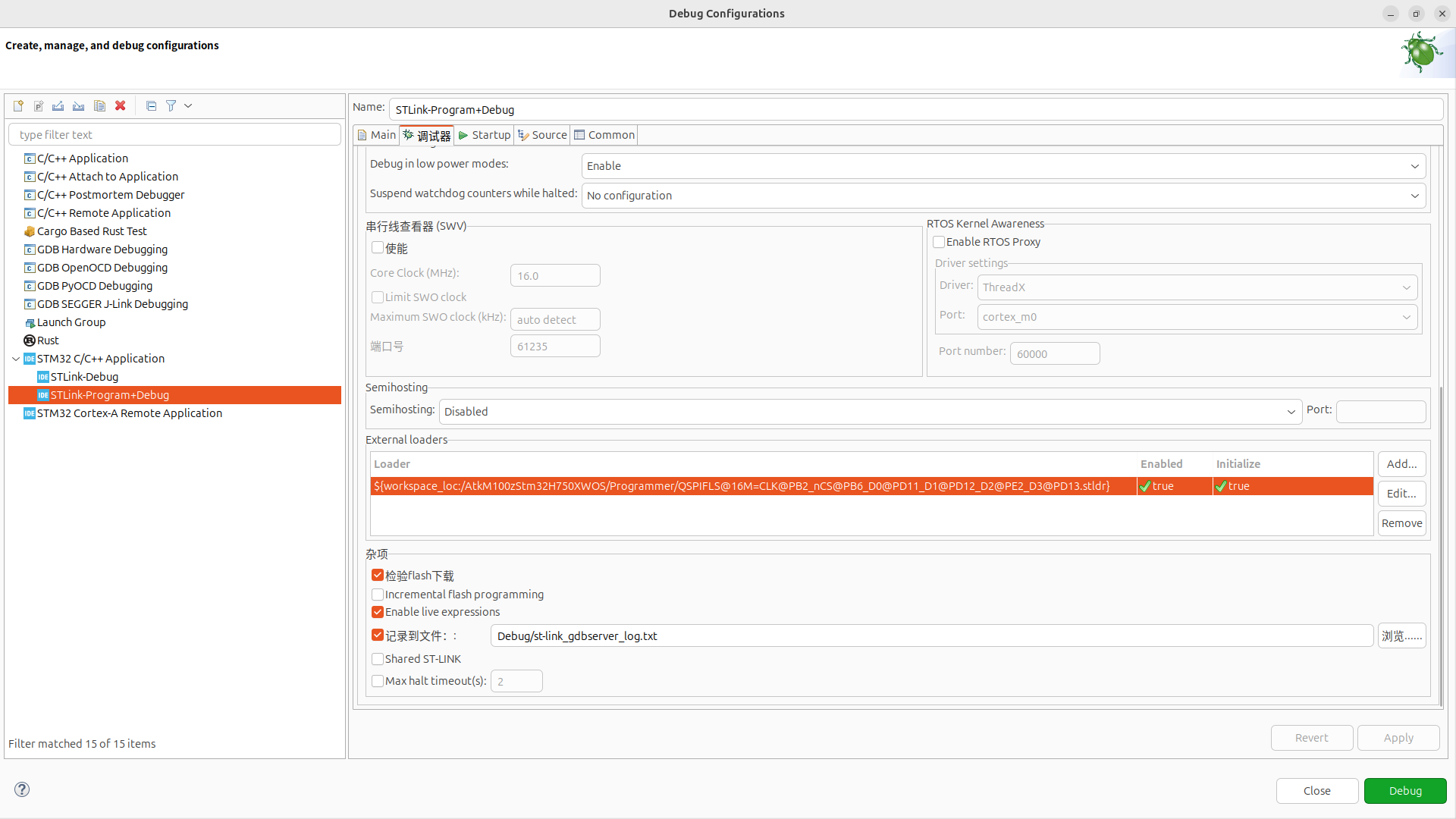

• 若MCU的代码存储在外部XIP QSPI Flash上，还需要设置ExternalLoader。
  • ExternalLoader 可以使用工程内部的 workspace 路径
  • 也可以拷贝到STM32CubeIDE内: <STM32CubeIDE安装目录>/plugins/com.st.stm32cube.ide.mcu.externaltools.cubeprogrammer.linux64_2.2.500.202603051304/tools/bin/ExternalLoader 。 缺点是每次STM32CubeIDE更新cubeprogrammer插件时，路径会变化导致找不到文件。

调试技巧

Cortex-M7有Data Cache，常会给调试带来困扰。 将下面的宏开关注释掉或定义改为 0 后可关闭Cache：

/* Board/cfg/board.h */

#define BRDCFG_DCACHE   1
#define BRDCFG_ICACHE   1
